Sistema hidráulico de mesa basculante de núcleo de ferro de 50 toneladas

O sistema de mesa basculante hidráulica para núcleos de ferro de 50 toneladas é um equipamento especializado concebido para a montagem, viragem e posicionamento vertical de grandes núcleos de transformadores de duas e três colunas. O sistema inclui uma plataforma de viragem hidráulica acima do solo (constituída pelo corpo da mesa de viragem, sistema hidráulico, sistema de controlo elétrico e sistema de proteção de segurança), uma plataforma de empilhamento, um suporte de elevação motorizado, ferramentas de apoio auxiliares e outras instalações associadas.

Entre em contato conosco agora
Especificação

Capacidade máxima de carga

50 toneladas

Dimensões do núcleo rebatível

4300mm*3400mm

Dimensões da plataforma de empilhamento

3500 mm (L) × 4300 mm (C) × 1250 mm (A)

Ângulo de viragem

0-90°

Precisão da perpendicularidade

±0.5°

Nivelamento da plataforma

≤3 mm (desvio local ≤2 mm/m)

Rugosidade da superfície da plataforma

≤12,5 μm

Tempo de viragem (0° a 90°)

≤10 minutos (ajustável)

Potência do motor hidráulico

≤55 kW

Pressão de funcionamento do sistema hidráulico

18 MPa - 25 MPa

Nota: Os parâmetros acima são apenas para referência, todos os produtos podem ser personalizados



Detalhes

O sistema inclui uma plataforma basculante hidráulica acima do solo (constituída pelo corpo da mesa giratória, sistema hidráulico, sistema de controlo elétrico e sistema de proteção de segurança), uma plataforma de empilhamento, uma prateleira de suporte de elevação motorizada, ferramentas de apoio auxiliares e outras instalações associadas.

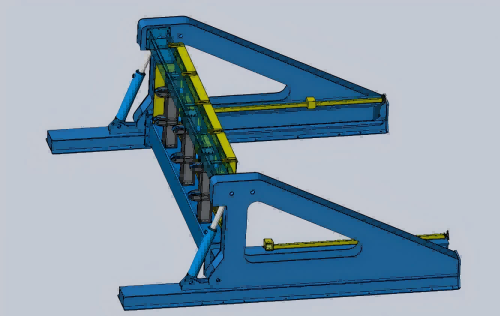

Mesa basculante hidráulica

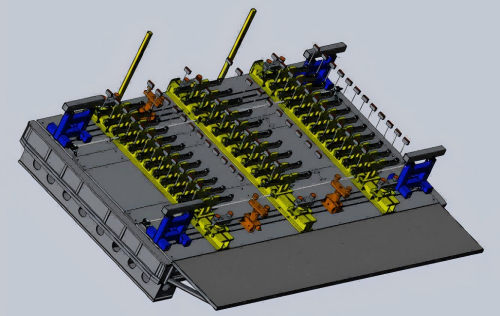

Plataforma de empilhamento

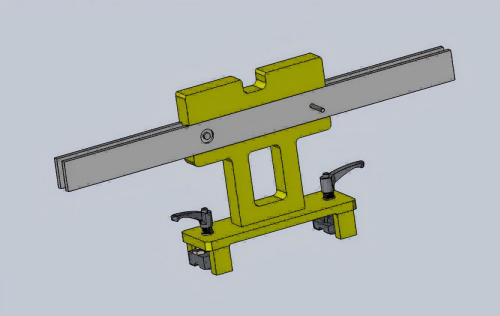

Fixação do suporte da coluna central

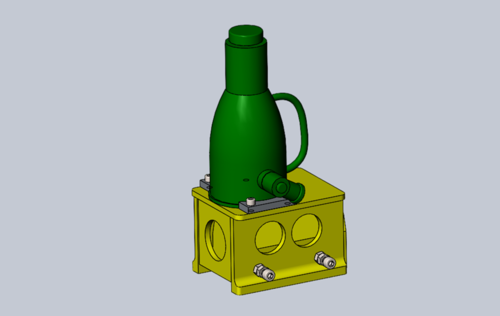

Fixação do suporte lateral da coluna central

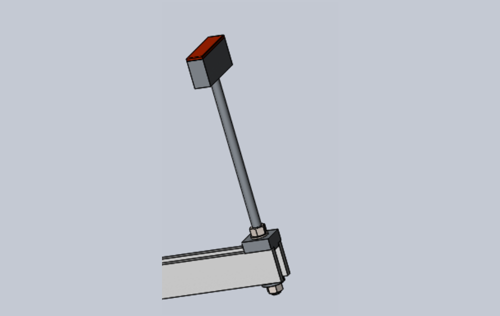

Suporte de ferro para forquilha

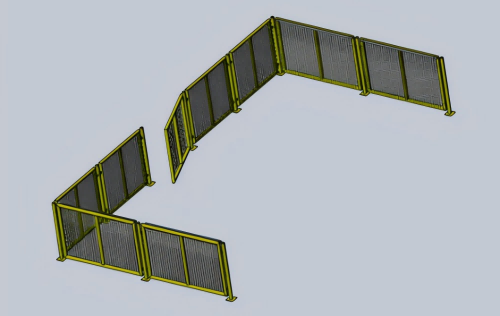

Vedação de segurança
Características

  1. Sistema de inclinação hidráulico eficiente e seguro
    Utiliza um acionamento hidráulico para realizar uma viragem estável e suave do núcleo sem a necessidade de uma ponte rolante. Equipado com funções hidráulicas de auto-bloqueio e auto-verificação para garantir um funcionamento seguro durante todo o processo de torneamento.

  2. Conceção estrutural robusta e duradoura
    Os componentes principais são soldados a partir de aço estrutural e chapas de aço de alta resistência, proporcionando uma excelente resistência e rigidez para suportar as cargas durante o empilhamento e o torneamento do núcleo.

  3. Integração modular para operações coordenadas
    A mesa giratória e a plataforma de empilhamento estão ligadas por calhas de guia, limitadores e mecanismos de elevação para um alinhamento rápido e preciso e um bloqueio seguro, permitindo um fluxo de trabalho eficiente.

  4. Adaptabilidade a múltiplos modos de trabalho
    Suporta três modos de funcionamento: "Produção principal", "Manutenção principal" e "Depuração", para satisfazer diferentes necessidades operacionais. O modo de depuração inclui controlo de acesso para maior segurança.

  5. Conjunto completo de acessórios auxiliares
    Inclui plataforma de empilhamento (com vigas longitudinais), suporte da coluna do núcleo, suporte lateral da coluna do núcleo, suporte do ferro da forquilha e vedação de segurança, formando uma solução abrangente para operações de torneamento do núcleo do transformador.

  6. Fácil de utilizar e altamente automatizado
    Controlados através de programas PLC e operados através de um painel de controlo de fácil utilização, permitindo uma rápida mudança de modo, movimentos sincronizados e uma intervenção manual reduzida.

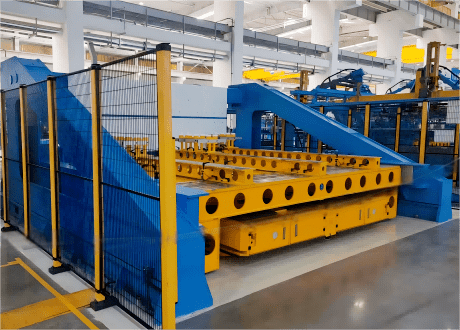

Soluções de casos
